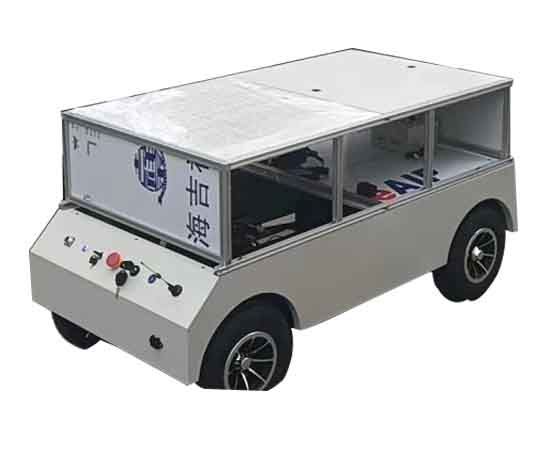

線控轉向教學實驗平臺采用主流品牌電動汽車轉向系統零部件，配合轉向檢測臺架，方便進行系統的拆裝與測試標定，并可通過編程實現模擬轉向控制的實現與測試，通過該實訓臺可掌握線控轉向系統的構成與工作原理，掌握線控轉向系統的裝配與維修的動手能力、故障分析與處理能力，下面由小編為您詳細介紹!

　　主要功能

　　1.轉向器系統使用批量生產的標準型號，可以直接電控操作;

　　2.控制軟件能夠?qū)崿F(xiàn)對轉向系統的階躍響應、斜坡跟蹤和正弦跟蹤進行性能測試;

　　3.通過 CAN 通信發送數據控制轉向角度;

　　4.線控轉向教學實訓臺可以通過 PLC 模擬設置線路故障，對轉向系統的轉角傳感器供電、CAN 線及扭矩傳感器的供電、信號線進行故障檢測與排除;

　　5.可以通過 QT 平臺進行 C++編程實現 CAN 總線協議解析及控制轉向角度;

　　技術參數

　　1.控制柜：1000*750*1500;整備質量(Kg)：≤50;

　　2.轉向臺架：1400*900*1400;整備質量(Kg)：≤50;

　　3.輸入電源：AC220V±5% ，50±1Hz;

　　4.功率：600W;

　　5.工作環境：-10～40℃;

　　6.電子顯示屏：19in 主流高端品牌;

　　7.底層控制器：主芯片型號 HHMC9S12XEP100;

　　8.轉向器：齒輪齒條式;

　　9.轉向助力：電動助力 EPS;

　　10.轉向電機：-額定電壓：DC12V;最大電流：不大于 40A;額定功率：100W～200W;

　　11.CPU：Intel 酷睿 i5-4200,1.6GHz，四線程;

　　12.顯卡：內建 Intel HD Graphics4400 顯示核心;

　　13.顯示接口：支持雙 HDMI 輸出并可同步異顯輸出，同時 HDMI 可以支持轉接 VGA 輸出接口;

　　14.內存：支持筆記本內存 DDR3 1333/1600;

　　15.系統：支持 win7/8/win10、LINUX 各種操作系統;

　　16.電源支持：DC IN 12V 供電;

　　以上內容就是介紹的線控轉向教學實訓臺：http://www.szmxk.com.cn/xb-wr/1148.html，希望對訂購線控底盤教學系統的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
